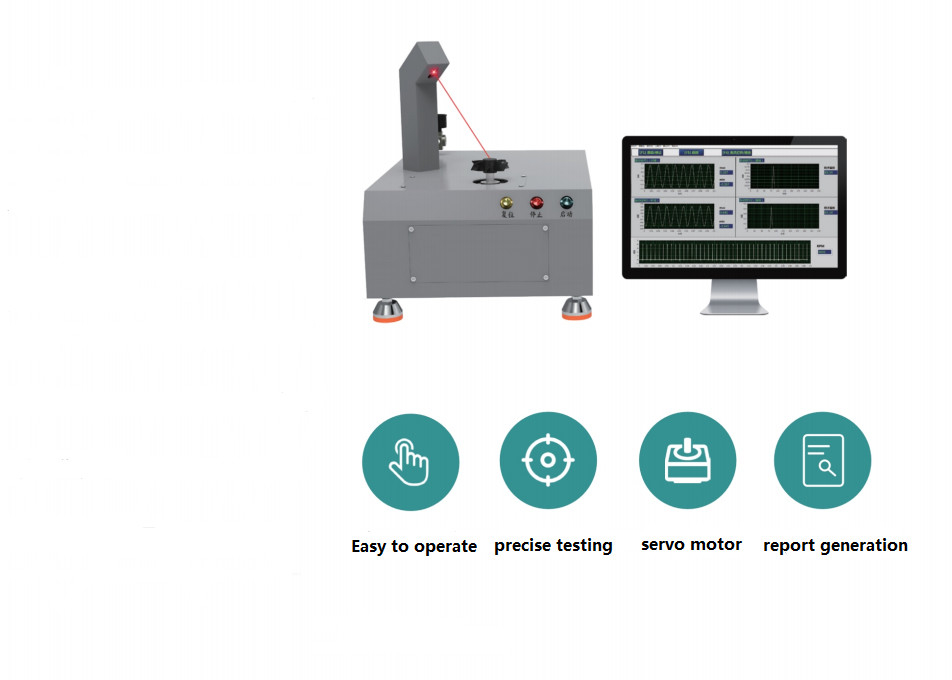

3000 RPM ~ 5000 RPM Dinamik Denge Fan Klima Test Ekipmanı Sistemi

VAN DYNAMIC BALANCE test sistemi

Sistem özellikleri

• Aktif fan dinamik dengeleme test sistemi, esas olarak çeşitli fırçasız fan bıçaklarının ve demir kabukların dinamik dengelenmesini tespit etmek ve düzeltmek için kullanılır.
• Bu sistem, yüksek hassasiyetli pençelerle birleştirilen, sabit bir dönüş hızına sahip bir servomotor sürücüsünü kullanır, yüksek güvenilirlik sunar ve geleneksel fan statör tabanlarının iletim hatasını en aza indirir.
• Yüksek hassasiyetli ivme sensörleri, yüksek doğruluk, güvenilirlik ve verimli dengesizlik düzeltmesi elde ederek gerçek zamanlı titreşim sinyallerini toplar.
• Kendini yöneten dönme hızı, geniş hız ayarlama aralığı, istikrarlı şanzıman, takometreyi sık sık ayarlamaya gerek yok.
• Sistem, dengesizlik, açı ve diğer ilgili veriler için grafik bir radar göstergesi kullanır ve çalıştırmayı kolaylaştırır.
• Testten sonra, üretim tarihlerine ve farklı makine türlerine göre Excel biçimindeki raporlar otomatik olarak oluşturulabilir.
• Kalite kontrolü ve üretim verimliliğinin iyileştirilmesi için güvenilir bir veri kaynağı sağlar.

Teknik parametreler:

Model Fonksiyonu BTS2240 Uygulanabilir fan bıçağı boyutu (CM) 2.0CM-12CM Maksimum fan bıçağı kütlesi (g) <60g Uygulanabilir şaft çapı (mm) 1.2/1.5/2.0/3.0 mm Dönüş Hız Aralığı 3000 ~ 5000RPM Dinamik Denge Modu Tek taraflı, Çift taraflı, Üç taraflı Ekipman Boyutları 305.0x405.0x360.0mm Ekipman Ağırlığı Yaklaşık 27kg Denge Bozukluğu Azaltma Hızı (URR) 95% En Az Erişilebilir Geri Kalan Denge Bozukluğu (EMAR) 0.2g.mm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

Fan Dinamik Denge Test Sistemi, fanların çalışmaları sırasında dengelerini değerlendirmek ve sağlamak için tasarlanmış özel bir ekipmandır.Bu sistem titreşimlere yol açabilecek herhangi bir dengesizliği tespit etmek için çok önemlidir., gürültü veya fanın verimliliğinin ve uzun ömrünün azalması.

Amaç

1. Performansı Geliştirmek: Denge bozukluklarından kaynaklanan titreşimleri ve gürültüyü en aza indirerek fanların sorunsuz ve verimli çalışmasını sağlamak.
2. Güvenilirliği Artırmak: titreşimden kaynaklanan aşırı aşınmayı önleyerek fanların ömrünü uzatmak.
3. Kalite Kontrolü: Her bir fanın üretim hattından çıkmadan önce üreticinin denge standartlarına uyduğunu kontrol etmek.
4. Uygunluk: Fan dengesi ve performansı ile ilgili endüstri standartlarını ve düzenlemelerini karşılamak.
5. Bakım Maliyetlerini AzaltmakDenge bozukluklarını erken tespit ederek ve düzelterek, uzun vadede pahalı onarım ve bakım gereksinimini azaltarak.

Ana Bileşenler

1. Denge Makinesi: Fan'daki dengesizliğin miktarını ve yerini ölçen çekirdek bileşeni.Uygulamaya bağlı olarak.

2. Aygıtlar ve Klempler: Test süreci sırasında fanı yerinde sağlam tutmak için kullanılır, doğru ölçümleri sağlar.

3. Ölçüm Sistemleri: Değişimi tespit eden sensörler ve aletler, genellikle titreşimlerin amplitudunu ve fazını ölçmek için lazer sensörleri veya titreşim sensörleri kullanırlar.

4. Veri edinme ve analiz yazılımı: Ölçüm sistemlerinden veri toplayan ve dengesizliğin tam yerini ve büyüklüğünü belirlemek için analiz eden bir yazılım..

5. Düzeltme Araçları: Yazılım tarafından sağlanan analize dayanarak tespit edilen dengesizlikleri düzeltmek için kullanılan matkaplar, öğütme tekerlekleri veya ek ağırlıklar gibi araçlar.

6. Çevre Odası (ihtiyaç duyulmaz): Bazı durumlarda, çevresel odalar, gerçek dünya çalışma ortamlarını taklit etmek için farklı sıcaklık, nem veya basınç koşullarında fanları test etmek için kullanılabilir.

Deneme Yöntemleri

1. Başlangıç YapılandırmasıVentilatörü denge makinesine uygun armatürler ve sıkıştırıcılar kullanarak sabitleyin.

2. Ölçüm: Ventilatörü çalışma hızında çalıştırın, ölçüm sistemi titreşim veya dengesizlik verilerini kaydederken.

3. Analiz: Veri toplama yazılımı, yerleşimleri ve büyüklükleri hakkında bilgi sağlayarak herhangi bir dengesizliği belirlemek için kaydedilen verileri işliyor.

4. Düzeltme: Analizlere dayanarak, istenen denge özelliklerine ulaşana kadar fanı ayarlamak için önerilen düzeltme araçlarını kullanın.

5. Doğrulama: Düzeltmeden sonra, dengesizliğin uygun şekilde ele alındığını doğrulamak için fanı tekrar test edin.

6. Belgelendirme: Kalite kontrolü ve gelecekteki referans amacıyla test ve düzeltme sürecinin sonuçlarını kaydetmek.

Fan Dinamik Denge Test Sistemi Uygulanmasının Avantajları

• Ürün Kalitesinin Artması: Uygun şekilde dengelenmiş fanlar daha sessiz ve verimli çalışır ve bu da müşteri memnuniyetini artırır.
• Ekipmanın ömrü uzatıldı: Düşük titreşimler, rulmanlara ve diğer bileşenlere daha az baskı anlamına gelir ve fanın genel ömrünü uzatır.
• Maliyet tasarrufuDenge bozukluklarının erken tespiti ve düzeltilmesi, daha sonra pahalı onarım veya değiştirme olasılığını azaltır.
• Yönetmelik Uygunluğu: Ürünlerin endüstri standartlarına ve düzenlemelerine uygun olmasını sağlar, potansiyel yasal sorunlardan veya geri çağırmalardan kaçınır.
• Üretim Verimliliğinin Geliştirilmesi: Değişiklikleri hızlı bir şekilde belirleyerek ve düzelterek, duraklama sürelerini ve israfı azaltarak üretim sürecini kolaylaştırır.

Özetle, bir Fan Dinamik Denge Test Sistemi, yüksek kaliteli, güvenilir ve verimli fanlar üretmeyi amaçlayan üreticiler için gerekli bir araçtır.Sadece ürün performansını geliştirmekle kalmaz aynı zamanda maliyet tasarrufu ve düzenlemelere uygunluğa katkıda bulunur.
