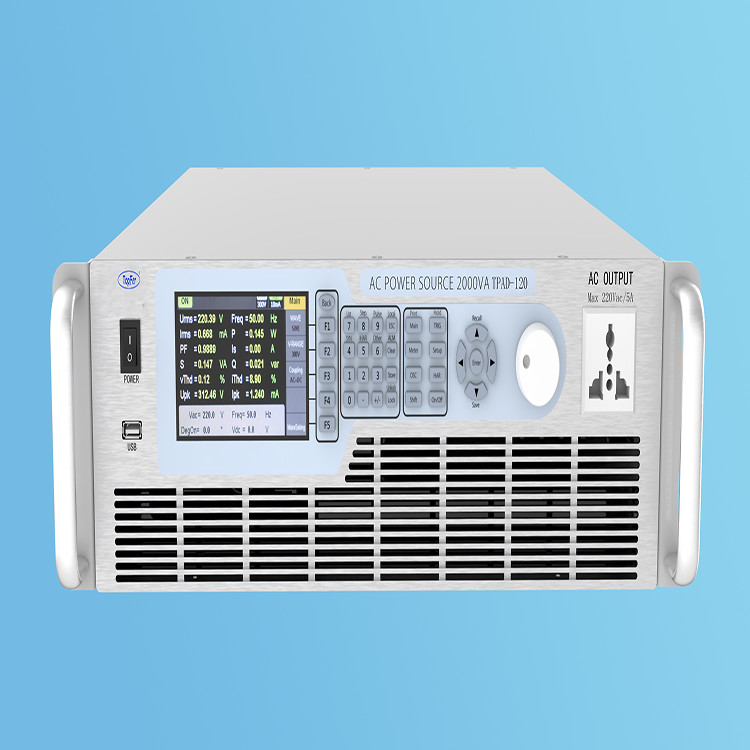

2KVA 4KVA 6KVA Programlanabilir AC Güç Kaynağı IEC Standardı

1/2/4/6/KVA Programlanabilir AC Güç kaynağı AC ve DC çıkış elde edebilir

Ana özellikleri:

1. Gelişmiş Sinusoidal Pulse Width Modulation (SPWM) teknolojisini kullanır, hafif ve kompakt bir tasarım sunar.
2. AC, DC ve AC + DC çıkış modlarını destekler.
3. Çıkış dalga biçiminin başlangıç/durma faz açılarını kontrol edebilen, ayrıca voltaj ve frekans değişim hızını ayarlayabilen.
4. Stair, CSIN (Clipped Sine), CF (Crest Factor), SURGE, Dimmer ve diğer özel dalga formları ile birlikte 30 IEC standardına uygun bozulmuş dalga formları da dahil olmak üzere zengin bir dalga form kütüphanesi içerir,Artı 4 kullanıcı tarafından tanımlanan dalga şekli.
5. Dahili güç ölçüm modülü, 200KHz'e kadar örnekleme hızı olan yüksek hassasiyetli 16 bitlik bir ADC kullanır ve zirve voltajını ve akım dalga formlarını doğru bir şekilde yakalar.
6. 6 akım ölçüm aralığını ve otomatik bir aralığı destekler, akım ve voltaj ölçüm doğruluğu % 0,2'ye kadar, ürün bekleme güç tüketimini test etmek için uygundur.
7. Çeşitli tetikleme modları olan osiloskop fonksiyonlarını destekler ve yakaladığı dalga formlarını USB veya Ethernet üzerinden bir bilgisayara yükleyebilir.
8. Harmonik analiz yetenekleriyle Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (süren akım) ve diğer 20 set veriyi ölçebilir.
9. LIST, STEP, PULSE, dalga biçimi sentezi ve inter-harmonik çıkış gibi gelişmiş dalga biçimi çıkış modları sunar.
10. Ön panel USB arayüzü aracılığıyla özellikleri ithal edebilir ve verileri kaydedebilir.

Avantajı:

• Düşük bozulma Sinüs Dalgası Çıktısı: Güç sinyalinin saflığını sağlayan yüksek kaliteli sinüs dalgası çıkışı sağlar.
• İsteksiz Dalga Biçimi Çıktısı: Diğer özel dalga biçimleri arasında adım dalgaları, kesilmiş sinüs dalgaları, zirve faktör dalgaları, dalga dalgaları ve bulanık dalgalar da dahil olmak üzere çeşitli dalga biçimi çıkışlarını destekler.
• Yüksek frekanslı çıkış: Yüksek frekanslı testlerin taleplerini karşılayan 1KHz'e kadar bir çıkış frekansını sunar.
• Yüksek hassasiyetli Güç Ölçümü: 200KHz'e kadar örnekleme hızı olan, voltaj ve akım zirve dalga biçimlerini doğru bir şekilde yakalama yeteneğine sahip, yerleşik 16 bit yüksek çözünürlüklü bir ADC'ye sahiptir.Akım ve voltaj ölçüm doğruluğu 0'a kadar.2%.
• Zengin Dalga Biçimi Kütüphanesi: 30 IEC standardına uygun bozulma dalga biçimi ve 4 kullanıcı tarafından özelleştirilebilir dalga biçimi içerir.
• Osiloskop Fonksiyonu: Çoklu tetikleme modlarını destekler ve yakalanan dalga formlarını USB veya Ethernet üzerinden bir bilgisayara yükleyebilir.
• Gelişmiş Dalga biçimi çıkış modları: LIST, STEP, PULSE, dalga biçimi sentezi ve interharmonik çıkış gibi gelişmiş dalga biçimi çıkış modlarına sahiptir.
• Çoklu Çıktı Modları: AC (değişen akım), DC (doğrudan akım) ve AC + DC (değişen akım) çıkış modlarını destekler.
• Kontrol fonksiyonları: Çıkış dalga biçiminin başlangıç/durma faz açılarının, ayrıca voltaj ve frekans değişim oranlarının kontrolüne izin verir.
• Çok menzilli Akım Ölçümü: 6 akım ölçüm aralığını ve otomatik bir menzil ayarını destekler.
• Veri Ölçümü: Urms, Irms, P, PF, Upk, Ipk, VA, VAR, THD, Is (süren akım) dahil olmak üzere 20 veri kümesi ölçme kabiliyetine sahiptir ve harmonik analiz yeteneklerine sahiptir.
• İletişim Arayüzleri: PC iletişim ve uzaktan kumanda için RS232, RS485, USB, Ethernet, GPIB arayüzlerini destekler.

Bu özellikler ve özellikler TPAD-100/300 serisini çeşitli karmaşık test ve analiz uygulamaları için uygun güçlü ve esnek programlanabilir AC güç kaynağı haline getirir.

TPAD-100 serisinin özellikleri:
