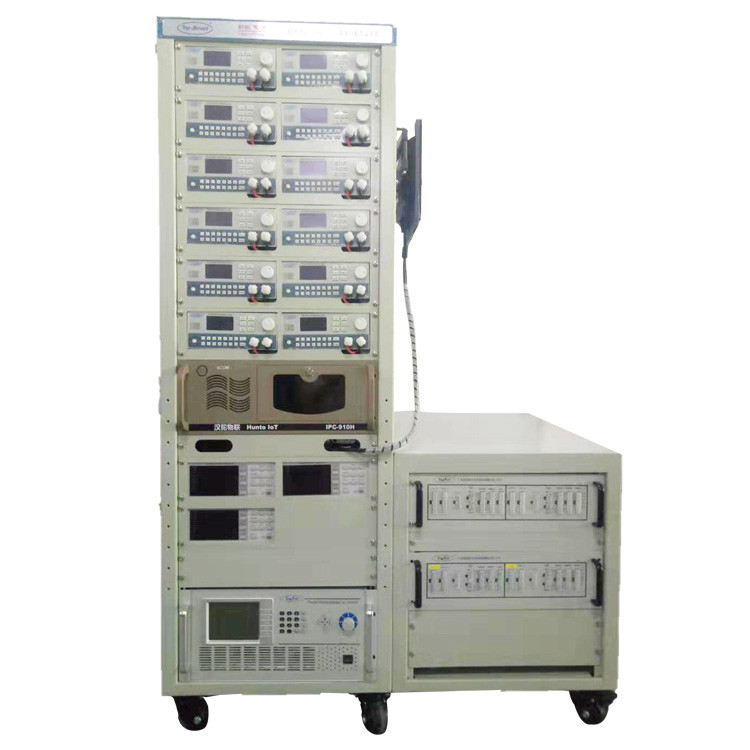

Test Sistemi PD Adaptör Pil Paketi Test Makinesi Hızlı Şarj ATE Ekipmanı

Test sistemi PD Hızlı Şarj Adaptörü Güç Test Sistemi ATE Kapsamlı Test Ekipmanı

PD Hızlı Şarj Adaptörü Güç Test Sistemi Özellikleri:

Elektriksel performans testi:

• Voltaj ve Akım Çıktısı: Adaptörün çıkış voltajını ve akımını farklı yük koşullarında ölçerek, özelliklerin içinde olduklarından emin olun.
• Güç verimliliği: Çeşitli yük koşullarında adaptörün güç dönüşüm verimliliğini değerlendirin.
• Yük düzenlemesi: Farklı yükler altında adaptörün çıkış istikrarını test edin.
• Dalgalanma ve Gürültü: Kabul edilebilir aralıklarda olduklarını sağlamak için çıkış voltajındaki dalgalanma ve gürültü seviyelerini ölçün.

Hızlı şarj protokolü uyumluluk testi:

• Protokol Destek: Adaptörün USB PD (Power Delivery) gibi hızlı şarj protokollerini desteklediğini ve sürüm uyumluluğunu kontrol edin.
• El sıkışma süreci: Voltaj ve akımın doğru bir şekilde müzakere edilmesini sağlamak için cihaz ve adaptör arasındaki iletişimi simüle etmek.

Koruma fonksiyonu testi:

• Aşırı voltaj koruması (OVP): Adaptörün çıkışı anında kesebileceğini veya voltajı azaltabileceğini sağlamak için aşırı voltaj koşullarını simüle eder.
• Aşırı akım koruması (OCP): Akımı güvenli bir şekilde sınırlayabilmesini sağlamak için aşırı yük koşullarında adaptörün tepkisini test edin.
• Kısa devre koruması (SCP): Adaptörün koruma mekanizmalarının etkili olup olmadığını kontrol etmek için çıkış kısa devre simülasyonu yapılır.
• Aşırı sıcaklık koruması (OTP): Aşırı ısınmamasını sağlamak için adaptörün sıcaklığını yüksek yük veya yüksek sıcaklık koşullarında izleyin.

Çevreye Uyumluluk Denemesi:

• Sıcaklık testi: Adaptörün belirli sıcaklık aralıkları içinde normal çalışmasını sağlamak için farklı sıcaklık koşullarında performansını test edin.
• Nem testi: Adaptörü yüksek nem koşullarında test ederek nem direncini sağlar.
• Mekanik Güç Testleri: Adaptörün yapısal dayanıklılığını ve dayanıklılığını değerlendirmek için düşme ve titreşim testleri gerçekleştirin.

Uyumluluk testi:

• Cihaz Uygunluğu: Adaptörün uyumluluğunu ve şarj performansını test etmek için farklı marka ve model cihazlar kullanın.
• Şarj cihazı uyumluluğu: Eğer adaptör belirli cihazlar için bir şarj cihazı ise, bu cihazlarla uyumluluğunu test edin.

Güvenlik testi:

• İzolasyon Direnci Testleri: Adaptörün güvenlik standartlarını karşıladığından emin olmak için giriş ve çıkış arasındaki izolasyon direncini ölçün.
• Gerginlik testine dayanır: Izolasyon performansını kontrol etmek için adaptöre yüksek gerilim uygulayın.
• Sızıntı Akımı Test: Adaptörün sızıntı akımının güvenlik sınırları içinde olduğundan emin olmak için çalışma koşullarında ölçülür.

Güvenilirlik testi:

• Yaşam süresi testi: Adaptörü ömrünü ve güvenilirliğini değerlendirmek için uzun süre çalıştırın.
• Döngüsel Test: Adaptörü tekrar tekrar açıp kapatarak anahtarlama performansını ve istikrarını kontrol edin.

Bu testler tipik olarak profesyonel güç test ekipmanları ve araçları gerektirir. Kapsamlı testler PD hızlı şarj adaptörlerinin performansını, güvenliğini ve güvenilirliğini sağlar.Kullanıcı ihtiyaçlarını ve ilgili standartları karşılamak.

Güç test sistemi en son ATE sistem test yazılımı V4'ü kullanıyor.1:

• ENERGY STAR ve IEC 62301 ölçüm gereksinimlerini karşılar.
• Test sırasında paralel barkod taraması yapar ve test hızını önemli ölçüde artırır.
• Birden fazla tek / birden fazla çıkış güç kaynağının eşzamanlı testini destekler, üretim hattı kapasitesini büyük ölçüde artırır.
• Basitleştirilmiş / Geleneksel Çince ve İngilizce sürümlerini destekler, kullanıcı dostu arayüzü, öğrenmesi ve kullanımı kolaydır.
• GPIB/RS-232/USB arayüzlerine sahip herhangi bir cihaz eklemeyi destekler.
• Güçlü rapor analizi yetenekleri.
• Kapsamlı bilgi yönetimi fonksiyonları.
• Doğrudan Excel çıkışı oluşturabilir.
• Çeşitli grafik oluşturma fonksiyonları.
• Üretim Bilgi Sistemi (ShopFloor) arayüzünü destekler.

PD Hızlı Şarj Adaptörü Güç Test Sistemi'nin Test Maddeleri:
