Otomasyon Testleri SMPS PSU Kontrol Yazılımı V4.1 Güç Testleri İçin

Güç Otomasyon Deneme Yazılımı/ Üretim kapasitesini artırmak için çoklu ve gruplandırılmış güç kaynaklarını test edebilir

Güç Otomatik Test Yazılımı V4.1, öncelikle Top-Smart modüler güç test sistemi için tasarlanmıştır:

1.Energy Star (ENERGY STAR) ve IEC 62301 ölçüm gereksinimlerine uygun.

2Test sırasında paralel barkod taramasını gerçekleştirir, test hızını büyük ölçüde iyileştirir.

3Tek gruplu birden fazla çıkış güç kaynağının eşzamanlı testini destekler, üretim hattı kapasitesini önemli ölçüde artırır.

4.Sadeleştirilmiş Çince, Geleneksel Çince ve İngilizce sürümlerini öğrenmesi kolay kullanıcı dostu bir arayüzle destekler.

5. GPIB, RS-232, USB vb. arayüzleri olan herhangi bir cihaz eklemeyi destekler.

6Güçlü rapor analizi yetenekleri.

7Kapsamlı bilgi yönetimi fonksiyonları.

8.Doğrudan Excel çıkışı oluşturabilir.

9Çeşitli grafik oluşturma fonksiyonları.

10Üretim Bilgi Sistemi (ShopFloor) arayüzünü destekler.

Ana Test Yürütme Arayüzü Tanımı:

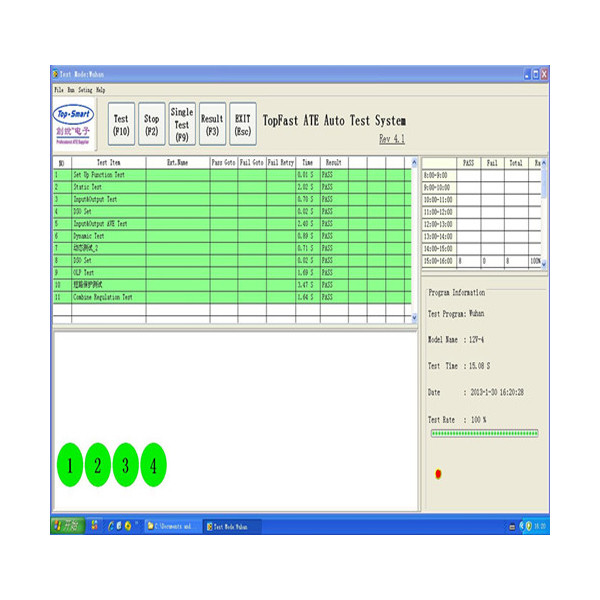

TopSmart1100 güç test sistemi yazılımının ana ekranındaki TEST düğmesine basmak, hemen yürütme kontrol programını başlatır.Bu program "H / W Config" programında ayarlanan tüm cihazların başlangıç başlatmak ve alt sol test süreci görüntü alanında başlangıç sonuçlarını gösterecektirAşağıdaki resim, yürütme kontrol programının ana ekranını göstermektedir: yürütme kontrol programının ana ekranı, aşağıdaki gibi saat yönüne karşı düzenlenmiş dört parçaya ayrılmıştır:Doğrudan geçiş oranı gösterme alanı, Program Görüntüleme Alanı, Süreç Görüntüleme Alanı ve Test İçeriği Görüntüleme Alanı.

Doğrudan geçiş oranı gösterme alanı:

Bu alan, kullanıcı tarafından tanımlanan süre zarfında test sürecinde PASS miktarını, Fail miktarını ve doğrudan geçiş oranını gösterir (zaman süresini kullanıcı belirler).

Program Görüntüleme Alanı:

■ Test Programı

■ Model Adı

■ Sınav Zamanı

■ Tarih

■ Test oranı

Süreç gösterimi alanı:

Bu bölge, başlatma süreci, test süreci ve test sonuçları görüntülenmesi de dahil olmak üzere mevcut durumu görüntüler.

Program Görüntüleme Alanı:

Başlatılan test programındaki her test öğesi bu alanın tablosunda görüntülenir. Eğer bir sütun yürütülüyorsa, daha koyu bir renk ile belirtilecektir.Tek aşamalı sonuçlar PASS için yeşil ve FAIL için kırmızı olarak gösterilir..

Test verileri gösterme alanı:

Test süreci sırasında, test verileri pencerenin sol alt köşesinde gerçek zamanlı olarak görüntülenecektir.Test verileri, ve tek aşamalı ürün testi sonuçları.

Çevrimiçi Araç Kontrolü:

Ana ekrandan On_Line Control seçeneğini seçtiğinizde, aşağıdaki pencere görüntülenir.Ve cihaz bağlantılarını ayarlayın., ekipman kablolama ve armatürler.
